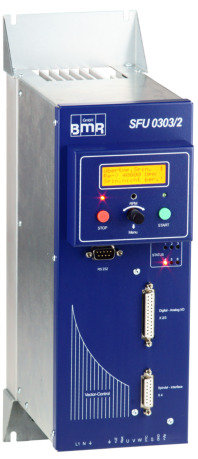

SFU 0303/2 (kompatibel zu SFU 0302)
Tischgerät
19” Rack
ohne
Display
Technische Daten Technical specifications
SFU
0303/2
Netzanschluss
Supply connection
115/230 V
50…60 Hz
Nennleistung
Continuous output
power
(S1 – 100%)
2.000 VA @ 115 V
3.800 VA @ 230 V
Ausgangsspannung
Output voltage
100 V AC @ 115 V
200 V AC @ 230 V
Phasendauerstrom
Continuous phase
current
13 A
Phasenspitzenstrom
Peak phase current
18 A
Ausgangsfrequenz
Output frequency
AC 4.000 Hz / 240.000 Upm
DC 1.666 Hz / 100.000 Upm
Motoranschluss
Motor connection
Tisch / Desktop / 19": alle gängigen Steckertypen / all motor connectors available
SSE: Steck-Schraubklemmen / pluggable screw terminals
Spindelkennlinien
Spindle characteristics
max. 16, intern abgelegt
max. 16, stored internally
Sensoreingänge
Spindle sensor inputs
Drehgeber / speed sensor
Temperatur / temperature: PTC, KTY, PT1000, …
Steuereingänge
Control inputs
2 x Analog: 0 – 10 V
6 x Digital: 0/24 V
Steuerausgänge
Control outputs
2 x Analog: 0 – 10 V
6 x Digital: Relaisausgänge / relay outputs
Schnittstelle
Interface
SSE: RS 232, RS 485, USB auf Bedienmodul / on operating panel (optional)
SSE: Profibus als Option / as option
Desktop: wahlweise / optionally USB oder / or RS 232
19": wahlweise / optionally USB oder / or RS 232
Schutzart
Protection
IP20
Maße B x H x T (mm)
Dimensions W x H x D
(mm)
SSE: 113 x 355 x 205
Desktop: 343 x 131 x 299
19": 482 x 132 x 345
Gewicht
Weight
SSE: ca. 6,7 kg
Desktop: ca. 8,0 kg
19": ca. 8,0 kg
•
Der Vielseitigste unter den BMR-Umrichtern –
die Power-Lösung für alle Arten von Spindeln
•
variable Zwischenkreisspannung für optimale Spindelspannung dadurch
beste Regelung und Laufkultur, sowie niedrigste Erwärmung der Spindel
erspart in den meisten Fällen Sinusfilter oder Ausgangsdrossel, auch
problemloser Betrieb von Niedervoltspindeln möglich
•
galvanische Trennung der I/Os zu Netz- und Spindelanschluss
•
Integrierter BremsChopper-Widerstand 200 W
•
automatische Spindelbremsung bei Netz-Aus während des Betriebs
•
Impulssperre
•
Verfügbar in der Schaltschrankausführung (SSE) mit optionalem
Bedienpanel, außerdem als Tischgerät oder 19"-Version
SFU 0303/2 (kompatibel zu SFU 0302)
Technische Daten Technical specifications
SFU
0303/2
Netzanschluss
Supply connection
115/230 V
50…60 Hz
Nennleistung
Continuous output
power
(S1 – 100%)
2.000 VA @ 115 V
3.800 VA @ 230 V
Ausgangsspannung
Output voltage
100 V AC @ 115 V
200 V AC @ 230 V
Phasendauerstrom
Continuous phase
current
13 A
Phasenspitzenstrom
Peak phase current
18 A
Ausgangsfrequenz
Output frequency
AC 4.000 Hz / 240.000 Upm
DC 1.666 Hz / 100.000 Upm
Motoranschluss
Motor connection
Tisch / Desktop / 19": alle gängigen Steckertypen / all motor connectors available
SSE: Steck-Schraubklemmen / pluggable screw terminals
Spindelkennlinien
Spindle characteristics
max. 16, intern abgelegt
max. 16, stored internally
Sensoreingänge
Spindle sensor inputs
Drehgeber / speed sensor
Temperatur / temperature: PTC, KTY, PT1000, …
Steuereingänge
Control inputs
2 x Analog: 0 – 10 V
6 x Digital: 0/24 V
Steuerausgänge
Control outputs
2 x Analog: 0 – 10 V
6 x Digital: Relaisausgänge / relay outputs
Schnittstelle
Interface
SSE: RS 232, RS 485, USB auf Bedienmodul / on operating panel (optional)
SSE: Profibus als Option / as option
Desktop: wahlweise / optionally USB oder / or RS 232
19": wahlweise / optionally USB oder / or RS 232
Schutzart
Protection
IP20
Maße B x H x T (mm)
Dimensions W x H x D
(mm)
SSE: 113 x 355 x 205
Desktop: 343 x 131 x 299
19": 482 x 132 x 345
Gewicht
Weight
SSE: ca. 6,7 kg
Desktop: ca. 8,0 kg
19": ca. 8,0 kg
